油圧開閉式クラフトビール用イベントカー取り扱い説明書(取説動画有り)

本車輛はクラフトビールのイベント販売用に製作した車輛となりますので以下の使用方法を遵守いただきご利用願います。

会場での設営方法

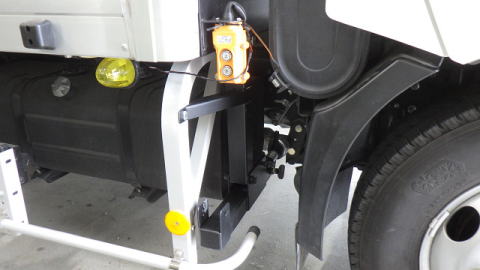

�@アウトリガー〜前後に装備された姿勢保持用のアウトリガーを張り出してください。
　　　　　　　　　　　
　　　　　　　　　　張り出し方法
　　　　　　

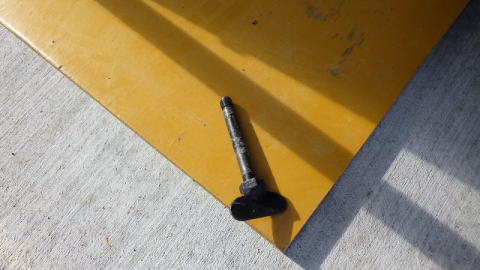

　　　�A　固定ボルトを外してからアウトリガーを下へ　　　　　　　　　　　　　　　　　　　　　　�@　↑手前の穴空きステーを抑えながら　(後ろは差し込み式です)
　　　　　

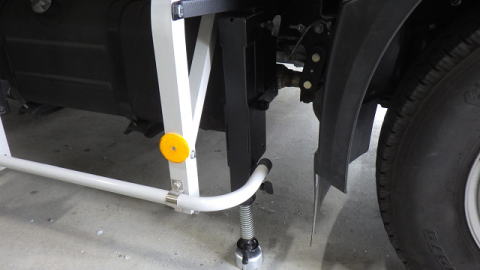

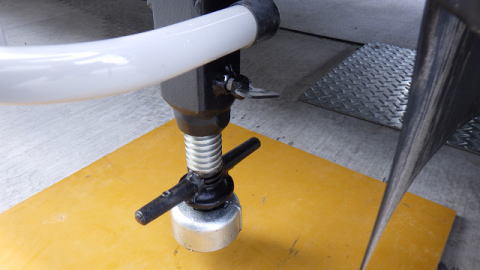

　　�B降ろしたら固定ボルトを今度は穴空きステー　　　　　　　　　　　　　　　　　　　　　　　�C後は根本の高さ調整ハンドルで地面へと接地し適度に張ったらOK
　　　へ差し込み締めこんでください。
　　　　　　　　

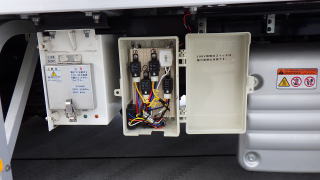

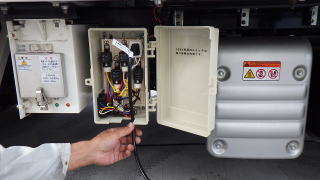

100Vのオスプラグへ付属の10ｍｹｰﾌﾞﾙを差し込み　　　刺した後は上記の逃がし穴へケーブルを通し　　　　フタを締めてください。



�A油圧開閉のドアを上げる

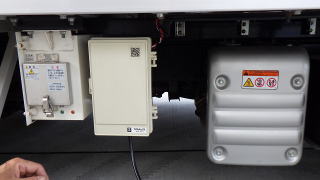

　本ドアは固定リモコンとラジコンの2WAY動作となりますがスイッチを使用しない場合はバッテリー上部のブレーカーを切ってください

　　　

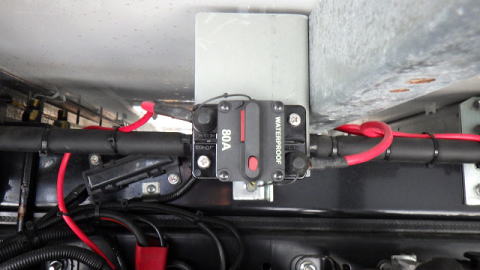

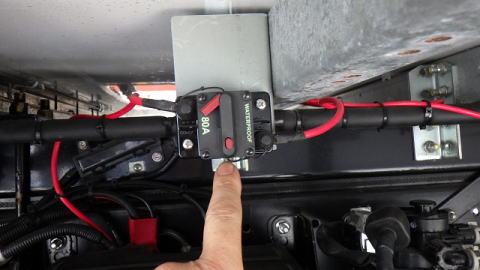

　　　　　　　　　　　　　　　　　　●上記の状態がブレーカー「ON」状態　　　　　　　　●「OFF」にする時は下の赤いボタンを押して戻す時は斜め赤レバーを戻して

後は固定リモコンまたはラジコンで操作するだけです。

本仕様はトラブル軽減・防止の為「リミットレス」仕様になっていますので自在の位置で停止出来ますがドアの全開閉は音が変わった時点で停止してください。

注意事項

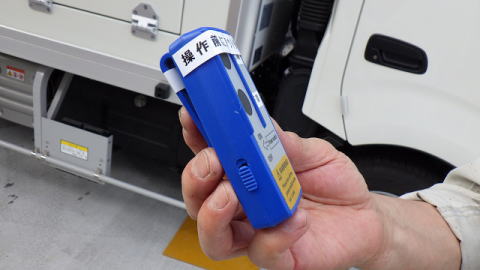

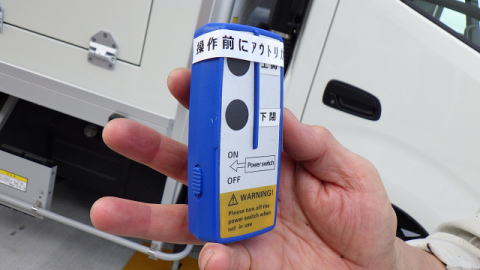

ラジコンは本体の左横にメインスイッチがありますので「ON」を確認の上使用してください。
　　

100V機器を使用する。

油圧開閉ドアの内側にビールサーバー用ノズル5基と100V照明用のコンセント2ケ所(前壁と後ろ壁)がございますので照明ご利用時にお使いください。

前のコンセントも後ろのコンセントも前壁のタンブラースイッチにて操作可能です。

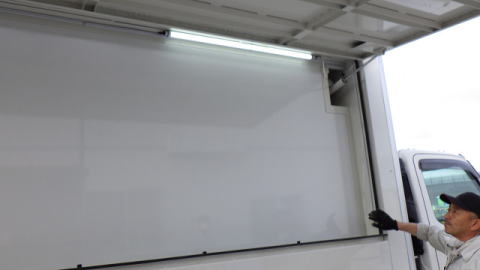

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　**現在は動作確認用の照明が1本のみついています。
　　

�B煽りを開く(ドアが重いので必ず二人で開けてください。)

　　

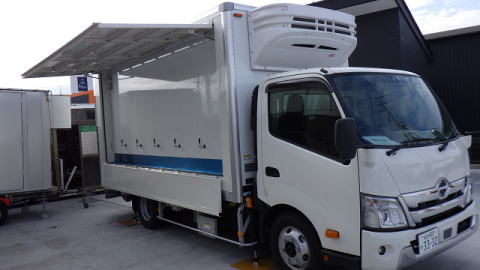

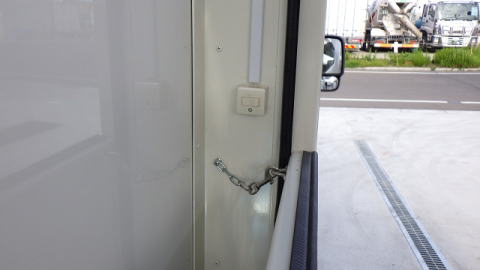

　最初に前後の補助ロック(チェーンタイプ)を解除し　　　　　　　　　　　　2名で上記のように開放して終了です。

　　

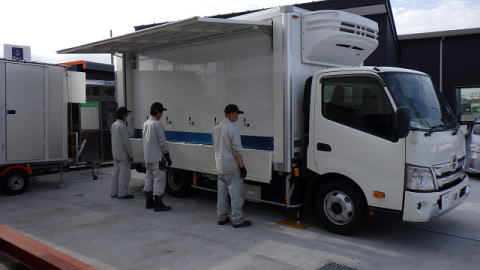

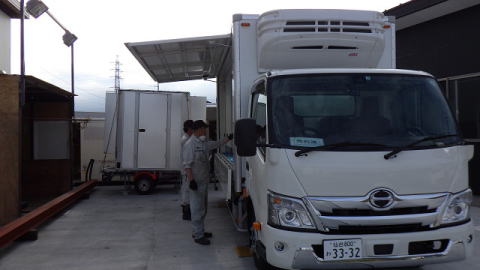

　3名ドア下に集うの絵面(間にもう2人(計5名)でもOKです。)　　　　　　　正面から見るとこんな感じです。

注意事項

本仕様は標準的なサンドイツチパネルバンより架装の為に右側面ドアの強度が若干落ちていますのでラチェット式のラッシングベルトで
左右のパネルを締め込む固縛方法はご遠慮くださいませ。

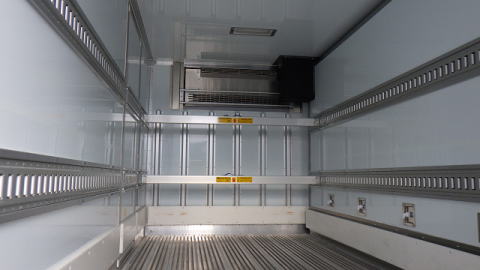

重量物を搭載する際は付属のラッシングビームへ荷物を当ててラッシングベルトを同一の壁から壁へ張ってください。

車体の左は右より軽いので思い物は出来るだけ左側へ搭載してください。

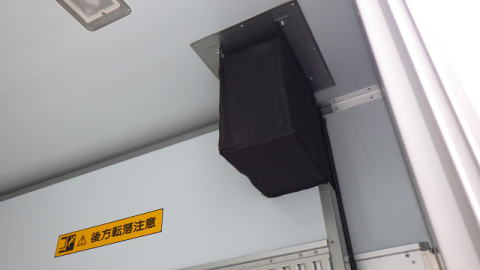

荷物の積み下ろし時は油圧ユニットのボックスが上部に突き出しているのでご注意ください。

　　

本車輛はイベント時の迅速な設営を目的に設計いたしましたが、ドア開放時は廻りに人や障害物が無い事を確認の上ご利用ください。

以上ご利用方法を守って安全にお使い頂けますようお願い申し上げます。
